中心を指定する方法で円弧を作成します。

両端を指定する方法で円弧を作成します。

テキストの背景部分は、枠線のない長方形
を作成して円弧の一部を削除しています。

各軸の目盛りは点ツールの目盛り
スタイルを使用しています。
目盛りの幅は「編集」－「位置合わせ」
コマンドで均等化しています。

領域の網掛け部分は、連続直線ツール
を使用しています。領域の内側をクリック
しながらトレースして、最後に閉じた図形
にします。
仕上げに枠線を「なし」にして黒で塗り潰
して、網掛けのスタイルを指定します。

詳しい作成方法は右ページに

⇒

ＰからＰ’へのベクトルの回転は、まず
カット＆コピーでコピーを作成して
ドラッグして同じ位置に移動します。
次に回転軸を原点に移動して適当に
回転します。他のベクトルや補助線の
回転も同様です。

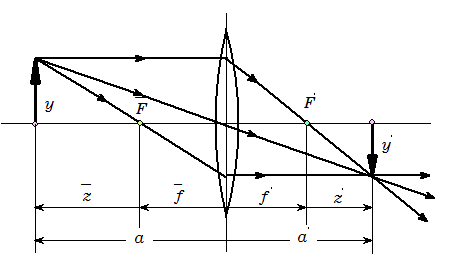

＜光学レンズ＞

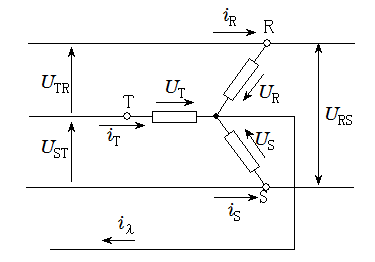

線間電圧と相電圧との関係（対称系）

対称負荷の場合の複素全皮相電力および中性点電流
